原理图&&技术参考手册
硬件设计详解
- 供电电路原理图
AIR的供电主要由D1，T1，U2及周围电阻电容组成，供电来源有两路：USB供电或者锂电池供电，当有USB供电时，D1导通，T1截止（Vgs大约为0.3V），U2的1脚VIN获得电压，U2是LDO，此时可以输出3.3V电压。而在没有USB供电时，T1导通（Vgs大约为-3.6V），U2的1脚获得锂电池的电压后输出3.3V电压，处于锂电池供电状态。
- 充电电路原理图
AIR在有USB线插入的状态可以给锂电池充电，这个是由LTC4054完成的。该电路十分简单，通过PROG引脚的电阻决定了锂电池的最大充电电流，根据手册的计算公式，使用3.3K的电阻实际横流充电电流为333mA。
- USB转UART部分
得益于silabs的CP2104芯片方案，这部分电路十分简单，稳定性、兼容性也非常好。此芯片可以输出带流控的全串口，在ESP32下载电路中用到了DTR，RXD，TXD，RTS四个。
- 逻辑转换

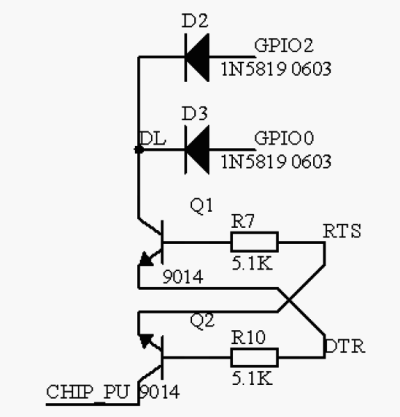

这部分电路使用两个NPN三极管巧妙的转换RTS和DTR到RST和DL的逻辑，真值表如下：
- LED
