485
通过TTL扩展485设计
RS485是一个优秀的互联总线口，总线上可以挂非常多的设备，很多工业场合使用modbus协议进行通讯。但鲜有SOC可以直接提供485，一般都是提供TTL口，这就需要TTL和485转换电路。
特性
做过485通讯的人都知道，这是一个“半双工”总线，一般总线中存在一个主机，若干个从机。在任一时刻，只允许主机和从机之间有单方向的数据流。对于主机来说，TTL至485桥接芯片一般会有一条控制收发状态的引脚，然而该引脚如何连接NEO并合理控制就是一个难题。

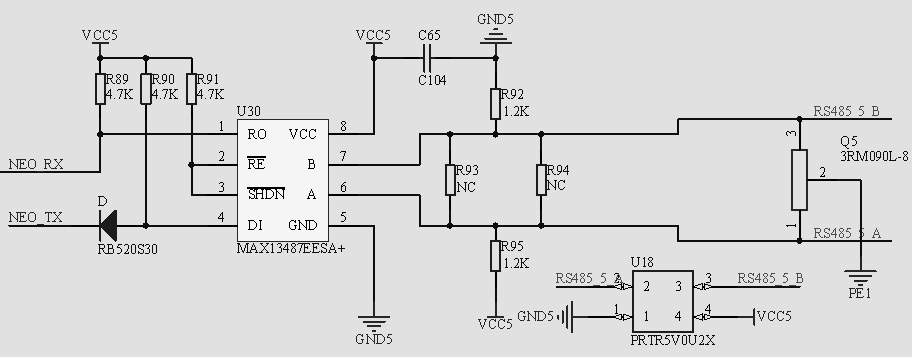

芒果推荐电路
给出经过验证的485电路实例。得益于MAX13487EESA芯片，收发自动切换。省去了收发控制引脚。 另外，该芯片工作非常稳定！
