1. 项目目录统一为~/ESP/下，“~”代表用户文件夹。

2. 如果无特殊说明，$代表当前用户下执行的命令。

3. Windows下的串口号以映射到msys2中的为准。

4. 默认工程esp-idf路径为用户目录／ESP／esp-idf。

1.一台PC，系统可以是Windows，macOS，Linux。

2. ESP32编译工具链。

3. 下载ESP-IDF工程。

4. 一个你喜欢的编辑器工具，例如ATOM，VSCODE，Eclipse。

5. 连接AIR的USB线到电脑。

串口是下载调试ESP32的不二之选，按照自己的操作系统下载驱动程序：

macOS：http://www.silabs.com/documents/public/software/Mac_OSX_VCP_Driver.zip
Linux：系统自带
Windows: http://www.silabs.com/documents/public/software/CP210x_Windows_Drivers.zip

安装完后，检查是否正确识别串口：

macOS下：

$ ls /dev/cu.*
/dev/cu.Bluetooth-Incoming-Port /dev/cu.SLAB_USBtoUART

Linux下：

$ ls /dev/ttyUSB*
/dev/ttyUSB0

windows下：在计算机管理→设备管理器中可以查看：

交叉编译工具可以运行在三个系统平台上，但安装过程有些区别，下面我们区分系统来讲解。

macOS

终端中安装xcode command line tool

xcode-select --install

接下来按照引导步骤一步一步安装即可。

安装homebrew homebrew是mac上很好用的一款软件包管理工具 homebrew官网：https://brew.sh 安装方法：打开终端，将如下命令拷贝到终端后回车执行：

/usr/bin/ruby -e "$(curl -fsSL https://raw.githubusercontent.com/Homebrew/install/master/install)"

安装编译依赖包终端执行命令：

$ brew install gnu-sed gawk binutils gperftools gettext wget help2man libtool autoconf automaake git

安装python的串口扩展：

$ pip install pyserial

如果没有pip工具，可以使用如下方法安装：

localhost:ESP mango$ wget https://bootstrap.pypa.io/get-pip.py
localhost:ESP mango$ sudo python get-pip.py
localhost:ESP mango$ sudo pip install pyserial

下载安装编译工具链假设我们要把工具链放到本用户目录的ESP文件夹下，创建文件夹：

$ mkdir ~/ESP
$ cd ESP
$ pwd
/Users/mango/ESP

用wget命令下载工具链到此并解压：

$ wget https://dl.espressif.com/dl/xtensa-esp32-elf-osx-1.22.0-61-gab8375a-5.2.0.tar.gz
$ tar xzf xtensa-esp32-elf-osx-1.22.0-61-gab8375a-5.2.0.tar.gz
$ ls
xtensa-esp32-elf
xtensa-esp32-elf-osx-1.22.0-61-gab8375a-5.2.0.tar.gz

添加环境变量，这一步就是告诉电脑在使用到esp的命令行时知道去~/ESP/xtensa-esp32-elf/bin中找。编辑~/.bash_profile，在末尾添加如下两行后保存：

export PATH=$PATH:$HOME/ESP/xtensa-esp32-elf/bin
export IDF_PATH=$HOME/ESP/esp-idf

用source命令使生效：

$ source ~/.bash_profile

用gcc命令验证是否成功，提示如下算成功，否则会提示找不到此命令，这时你就要仔细看看是否哪里目录设置不对。

$ xtensa-esp32-elf-gcc -v
Using built-in specs.
......
gcc version 5.2.0 (crosstool-NG crosstool-ng-1.22.0-61-gab8375a)

Linux

安装编译依赖包（不同的Linux发行版的包管理工具略有差异，这里拿ubuntu14.04 32bit举例）： Ubuntu or Debian:

sudo apt-get update
sudo apt-get install git wget make libncurses-dev flex bison gperf python python-serial

下载安装编译工具链假设我们要把工具链放到本用户目录的ESP文件夹下，创建文件夹：

$ mkdir ~/ESP
$ cd ESP
$ pwd
/home/mango/ESP

用wget命令下载工具链到此并解压：

for 64-bit Linux:

$ wget https://dl.espressif.com/dl/xtensa-esp32-elf-linux64-1.22.0-61-gab8375a-5.2.0.tar.gz
$ tar xzf xtensa-esp32-elf-linux64-1.22.0-61-gab8375a-5.2.0.tar.gz

for 32-bit Linux:

$ wget https://dl.espressif.com/dl/xtensa-esp32-elf-linux32-1.22.0-61-gab8375a-5.2.0.tar.gz
$ tar xzf xtensa-esp32-elf-linux32-1.22.0-61-gab8375a-5.2.0.tar.gz
$ ls
xtensa-esp32-elf
xtensa-esp32-elf-osx-1.22.0-61-gab8375a-5.2.0.tar.gz

添加环境变量，这一步就是告诉电脑在使用到esp的命令行时知道去~/ESP/xtensa-esp32-elf/bin中找。编辑~/.profile，在末尾添加如下两行后保存：

export PATH=$PATH:$HOME/ESP/xtensa-esp32-elf/bin
export IDF_PATH=$HOME/ESP/esp-idf

用source命令使生效：

$ source ~/.profile

用gcc命令验证是否成功，提示如下算成功，否则会提示找不到此命令，这时你就要仔细看看是否哪里目录设置不对。

$ xtensa-esp32-elf-gcc -v
Using built-in specs.
......
gcc version 5.2.0 (crosstool-NG crosstool-ng-1.22.0-61-gab8375a)

Windows

1. 安装兼容的GNU环境

Windows没有内置的“make”环境，所以你需要安装一个兼容GNU的环境，例如MSYS2。

下载地址：https://dl.espressif.com/dl/esp32_win32_msys2_environment_and_toolchain-20170330.zip

下载完解压到C盘根目录，会得到一个msys32的文件夹：C:\msys32\

2. 进入命令行，运行C:\msys32\msys2.exe后，会看到命令行，输入看gcc是否工作正常

$ xtensa-esp32-elf-gcc -v
Using built-in specs.
......
gcc version 5.2.0 (crosstool-NG crosstool-ng-1.22.0-61-gab8375a)

3. 创建项目目录

$ mkdir ~/ESP

4. 添加环境变量

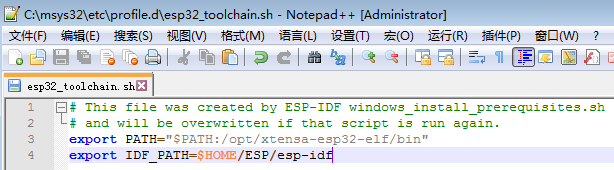

打开C:\msys32\etc\profile.d\esp32_toolchain.sh编辑，多添加一行IDF_PATH后保存：

export IDF_PATH=$HOME/ESP/esp-idf

添加完如图：

再次打开msys2.exe命令行，使用echo $IDF_PATH命令查看是否生效。

$ echo $IDF_PATH
/home/mango/ESP/esp-idf

5. 安装python和pyserial 在msys2中执行以下命令更新源，执行完需要重启msys2窗口：

$ pacman --noconfirm -Syu

安装python：

$ pacman --noconfirm -S python2 tar

这里有个要注意的地方，就是默认安装完名字为python2.7，而我们想要的效果是命令行中敲python即可执行，所以进入/usr/bin/下copy一份名为python.exe即可：

$ cd /usr/bin
$ cp python2.exe python.exe

下载pyserial：

$ wget https://github.com/pyserial/pyserial/releases/download/v3.2.1/pyserial-3.2.1.tar.gz
$ tar xvf pyserial-3.2.1.tar.gz
$ cd pyserial-3.2.1/
$ python setup.py install

查看映射到MSYS2下的串口：

$ ls /dev/ttyS*
/dev/ttyS3

1. 使用git下载代码，视网络环境此步骤通常会占用1-10分钟：

$ cd ~/ESP
$ git clone --recursive  https://github.com/espressif/esp-idf.git

注意：如果忘了使用recursive参数，之前仅做过clone，需要进入esp-idf文件夹执行子模块更新：

$ cd ~/ESP/esp-idf
$ git submodule update --init

工程代码保持与官方同步更新因为官方开发非常活跃，几乎每天都有小幅度更新，习惯上保持最新代码的步骤是进入esp-idf文件夹依次执行如下命令：

$ cd ~/ESP/esp-idf
$ git pull
$ git submodule update

ESP-IDF中带了大量的例程，目录为“esp-idf/examples/”，进入具体的例程目录才可以配置工程，拿hello_world例程为例：

$ cd ~/ESP/esp-idf/examples/get-started/hello_world

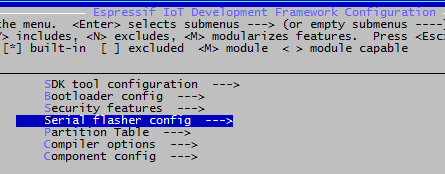

$ make menuconfig

menuconfig中的操作非常人性化：

使用上下方向键移动所选行。
使用回车键进入子目录。
使用‘?’查看某一项的帮助信息。
使用空格键决定某一项的选择、取消选择。
使用‘/’查找信息。
使用左右方向键切换底部的光标。

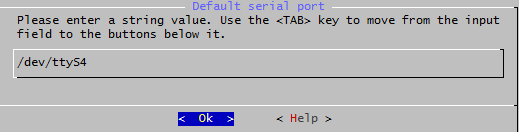

找到Serial flasher config > Default serial port，将串口设备路径填入，串口号填写：

macOS：填写类似于：/dev/cu.SLAB_USBtoUART1
Linux平台：填写类似于：/dev/ttyUSB0
Windows平台填写的是映射进msys2的路径，例如/dev/ttyS3

填好后，左右方向键切换到Exit，会询问是否保存，选择保存回车后即配置完毕。
