基于Uboot刷机
刷机用于更新Uboot，更新OpenWrt固件，更新校准数据等等，Widora提供了在Uboot状态下的网页刷机功能，该刷机方式需要板子上WPS按键的配合以及一条网线。注意：此刷机方法在更新Uboot和Openwrt时不会覆盖无线校准数据。 操作步骤如下：
- 针对1.0.7及之后版本Uboot：Widora上电或者刚按完复位按钮后，按住WPS按钮，看到WLED灯闪大约10次，表明此时已经进入web刷机状态。
- 针对1.0.6及之前版本Uboot：在Widora刚上电或者刚按完复位按钮，WLED灯闪的时候按住WPS键1-2秒左右放开，WLED灯会快速闪几下，表明已经正常进入网页刷机状态。
- 设置电脑与Widora网线连接的网卡IP为同网段，例如192.168.1.10，子网掩码255.255.255.0。 打开浏览器（推荐Chrome和Safari，避免用IE），访问192.168.1.111，看到如下刷机界面
可以看到有三排更新按钮，第一排用于刷系统固件，例如Widora固件、OpenWrt、SDK等等。 第二排用于升级Uboot，第三排用于刷无线校准文件。 刷机进行时页面如下（一直持续），刷完Widora会自动重启（网页不会自动刷新，WLED会闪10次左右表明刷机完成）。
刷机完成后板子会重启进入新系统，进入新系统后可能有上一个系统的残留，建议执行一遍：firstboot -y命令进行恢复出厂设置，再重启就彻底全新了。
基于已有的OpenWrt刷机
条件：该方式操作的前提是7688模块中已经有了OpenWrt正常固件。借助已有的固件的sysupgrade命令而已。所以要使用该更新方式，有两步：
- 将新固件拷贝至模块的文件系统中，最好是/tmp内存目录。
- 在板子的控制台运行sysupgrade /tmp/newimage.bin 命令更新固件。
- 运行完重启后，运行firstboot -y。
传输固件到Widora
实用SCP将固件传输到Widora。
进入板子控制台执行更新命令
root@widora:/# cd /tmp root@widora:/# sysupgrade openwrt.bin
执行一次清理操作
root@widora:/# firstboot -y
该操作执行后重启生效
救砖操作
此方法需要用到SPI编程器，市售的一般编程器均可以，无需带32MB以上的支持。 编程器刷机注意：
- 板子的WiFi校准数据已备份。如果弄丢WiFi校准数据，刷后板子的WiFi基本可能报废。
- 板子的Uboot已经损坏，只能通过编程器刷机。

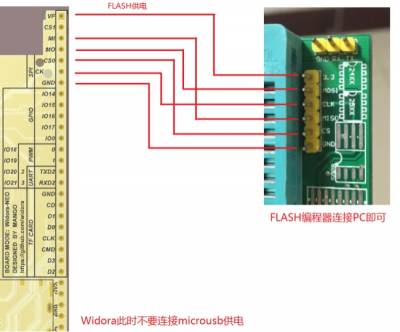

首先，保证不要给Widora供电，找到FLASH编程器的SPI编程接口（3.3VD、MOSI、CLK、MISO、CS、GND），使用杜邦线按照下图和Widora连接。
电脑上使用编程器软件正常的烧写即可，可以检测到SPIFLASH型号为W25Q128。这里有个窍门，实际选择FLASH时候可以选小容量的例如25Q80，因为我们只烧UBOOT。
此时可以使用编程器烧写uboot了，一般SPI NOR FLASH要求写入前必须格式化，仅仅写入UBOOT即可。UBOOT启动后，可以再参考UBOOT刷机方法刷无线校准数据和系统镜像。
