SPI驱动液晶屏（framebuffer方式）
这个页面讲述如何使用MT7688A驱动液晶屏幕。
，据了解，在MT7688上用FB方法驱动彩屏，WIDORA首当其冲。
准备
- iLi9341控制器的SPI液晶，也可以其他控制器，例如ST7735r，保证留出来SPI接口。
- openwrt_widora代码，保证最新的master即可。
- NEO一块，杜邦线若干。

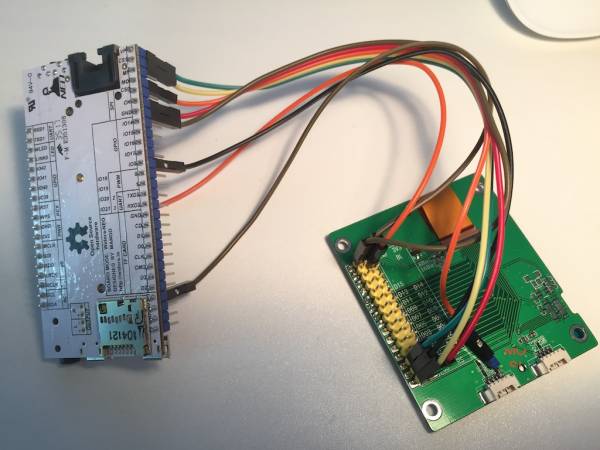

硬件连接

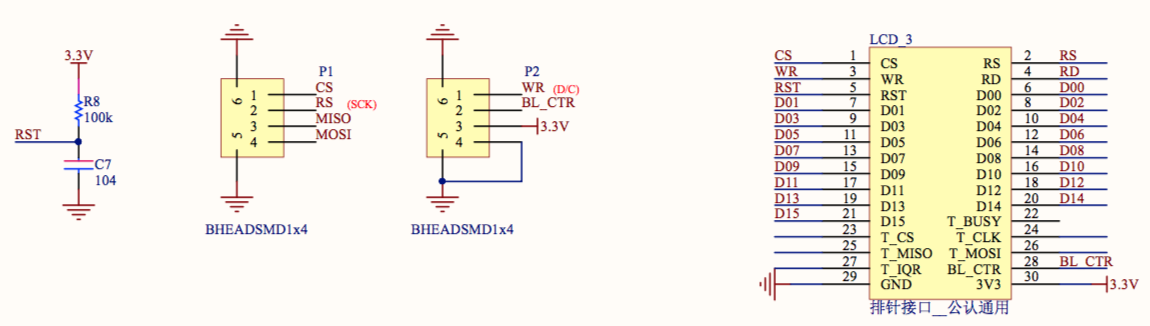

拿我手里的液晶屏为例，是一块240*320分辨率的IPS液晶，液晶屏原理图：
2.4横屏扣式_tk024f3041.pdf
需要连接的信号如下表：
| NEO | 液晶屏 |
|---|---|
| GND 电源地 | GND 电源地 |
| 3V3 电源 | 3V3 电源 |
| CK SPI时钟 | RS（SCK） |
| MO SPI数据输出 | MOSI SPI从机输入 |
| CS1 SPI片选1 | CS SPI片选 |
| VF FLASH电源 | RST 低电平复位，正常时保持高电平 |
| GPIO0 GPIO11脚 | WR（D/C） 数据/命令选择端 |
| 3V3 电源 | BL 背光控制，高电平点亮 |
修改代码
首先，保证有openwrt_widora的代码并且编译过，因为涉及到内核代码修改，不编译是找不到内核源码的。
1 进入内核视频驱动目录：cd build_dir/target-mipsel_24kec+dsp_uClibc-0.9.33.2/linux-ramips_mt7688/linux-3.18.29/drivers/video/
2 使用git下载fbtft工程到这里：git clone https://github.com/notro/fbtft.git ，下载完后文件列表如下：
mangodeMacBook-Pro:video mango$ ls Kconfig built-in.o fbdev logo of_display_timing.c videomode.c Makefile console fbtft modules.builtin of_videomode.c backlight display_timing.c hdmi.c modules.order vgastate.c mangodeMacBook-Pro:video mango$
3 运行如下两句，让内核知道你这里添加了驱动
- 在video/Makefile最后添加了一行 obj-y += fbtft

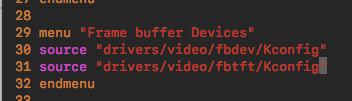

- 在video/Kconfig 中source "drivers/video/fbdev/Kconfig"行下添加一行：source "drivers/video/fbtft/Kconfig"

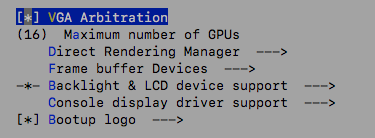

4 回到openwrt_widora根目录，运行make kernel_menuconfig，找

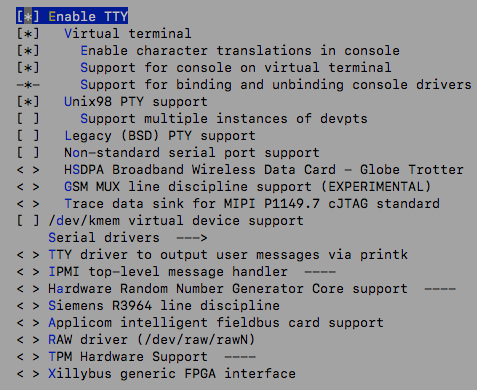

Device Drivers ---> Character devices --->
Graphics support —>
分别展开看：
Direct Rendering Manager --->
< > Direct Rendering Manager (XFree86 4.1.0 and higher DRI support) ----
Frame buffer Devices --->
<*> Support for small TFT LCD display modules --->
<*> FB driver for the ILI9341 LCD Controller
-*- Backlight & LCD device support ---> 这一项无需关心

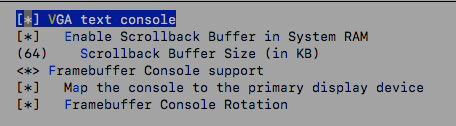

Console display driver support --->
Bootup logo —>
[ ] Standard black and white Linux logo (NEW)
[*] Standard 16-color Linux logo (NEW)
[*] Standard 224-color Linux logo (NEW)

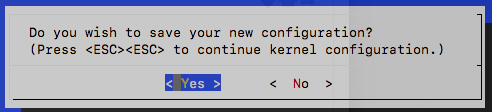

配置完后，推出时保存配置。
5 修改DTS，这里对应NEO，我们修改Widora32M.dts，路径是：target/linux/ramips/dts/Widora32M.dts 从105行，spidev@1这一段整体换成：
ili9341@1 {
#address-cells = <1>;
#size-cells = <1>;
status = "okay";
compatible = "ilitek,ili9341";
reg = <1 0>;
spi-max-frequency = <32000000>;
txbuflen = <16>;
rotate = <0>;
bgr;
fps = <15>;
buswidth = <8>;
dc-gpios = <&gpio0 11 1>;
};
改好的DTS在此： widora32m.dts.zip
回到openwrt_widora根目录开始编译，make V=s

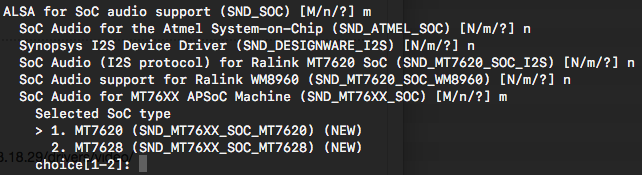

由于配置内核后，会和openwrt里个别选项冲突，例如有如下需要手动选择的情况，按照正常平台选择即可。
颜色反了
修改fb_ili9341.c，在0x11前增加一条0x21指令：
write_reg(par, 0x21); write_reg(par, 0x11); /* sleep out */
修改后编译，刷入NEO。
自动关屏幕问题
在drivers/tty/vt.c中设定了自动关屏时间为10分钟,LCD在执行了关屏动作后可能出现错误,不能再恢复正常. 找到其中 static int blankinterval = 10*60; 这一句, 将数值改为0,自动关屏功能就会失效.
测试

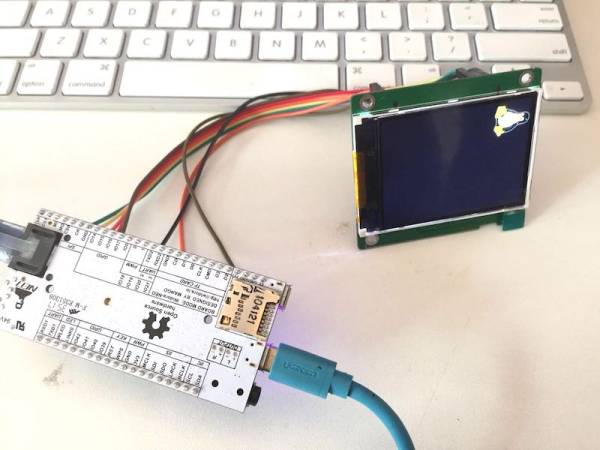

不出意外，可以看到启动logo了：

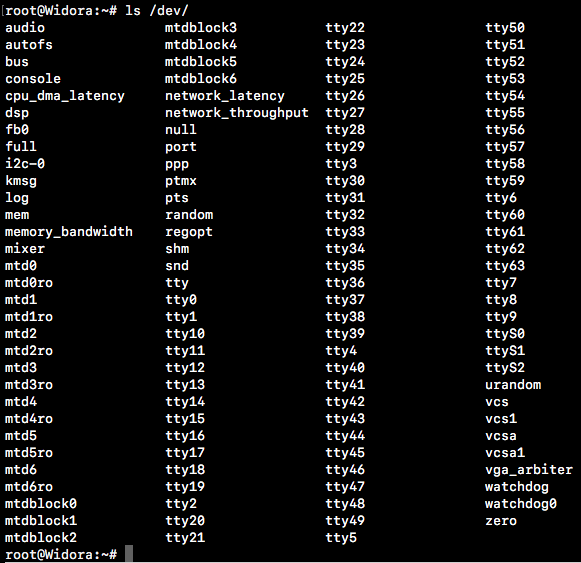

终端，可以看到/dev/下有了fb0设备：

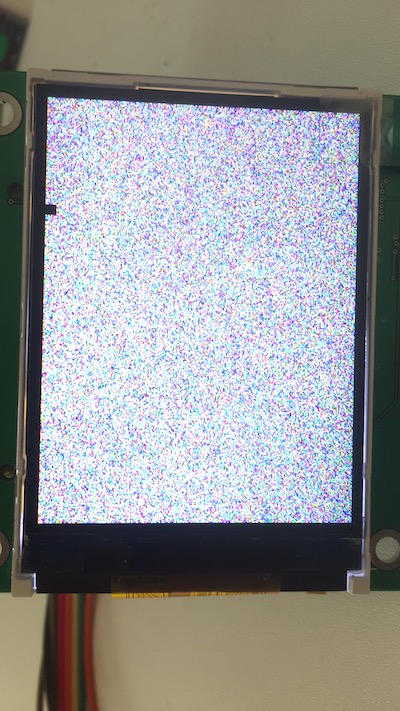

把随机数打印到屏幕，不出意外看到花屏，root@Widora:~# cat /dev/urandom > /dev/fb0
把屏幕例化成了很多tty设备，所以也可以往屏幕打印字符了：
root@Widora:~# echo hello > /dev/tty0 root@Widora:~# echo hello > /dev/tty0 root@Widora:~# echo hello > /dev/tty0 root@Widora:~# echo hello > /dev/tty0 root@Widora:~# echo hello > /dev/tty0

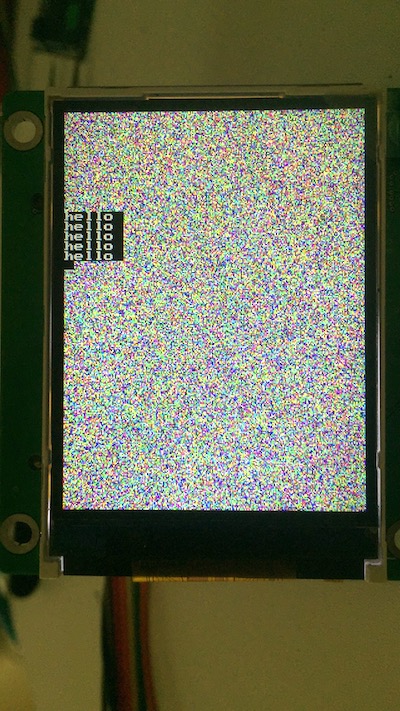

效果：
