MT7688单网口模式下可以有3个串口,0为默认控制台始终可用。1和2用作和其他设备通信 (多网口模式下仅有两个串口,0仍然是默认控制台,1可以和其他设备通讯)。
要测试Widora的串口,需要找一个3.3V TTL电平的串口模块和Widora互发数据,在使用串口之前,我们务必要保证如下事情:

  • 将Widora的串口已经正确初始化参数,例如波特率、开始位、数据为、停止位、是否有校验等等。
  • 使用echo和cat测试收发。

NEO ttyS0仍是控制台
NEO ttyS1或S2 ⇐===交叉连接===⇒ 电脑通过USB转出来的3.3V TTL串口 下面简称监视窗口

默认控制台登录NEO。使用stty工具或者uarttest工具或者Linux标准C编程设置串口参数,需要注意的是未设置参数的串口是不能使用的。 要测试ttyS2,先对ttyS2进行设置:

root@Widora:/# uarttest /dev/ttyS2 115200 8 0 1 0

设置完Ctrl + C 退出即可。

打开监视窗口(多打开一个终端来监视另一端的串口(USB转串口TTL小板的),波特率选择115200)
在Widora控制台敲如下命令:

root@Widora:/# echo “I am from widora ttyS2” > /dev/ttyS2

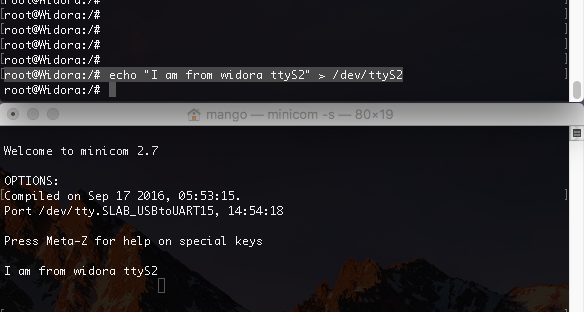

运行后,监视窗口可以看到发送过来的数据。

让Widora ttyS2处于接收状态,控制台敲如下命令:

root@Widora:/# cat /dev/ttyS2

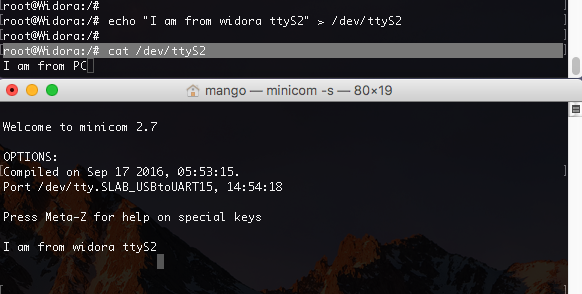

在电脑串口终端中敲:I am from PC,敲的过程中,widora终端会实时显示出来接受到的字符:

接下来,小伙伴们,同理去测试ttyS1吧。
