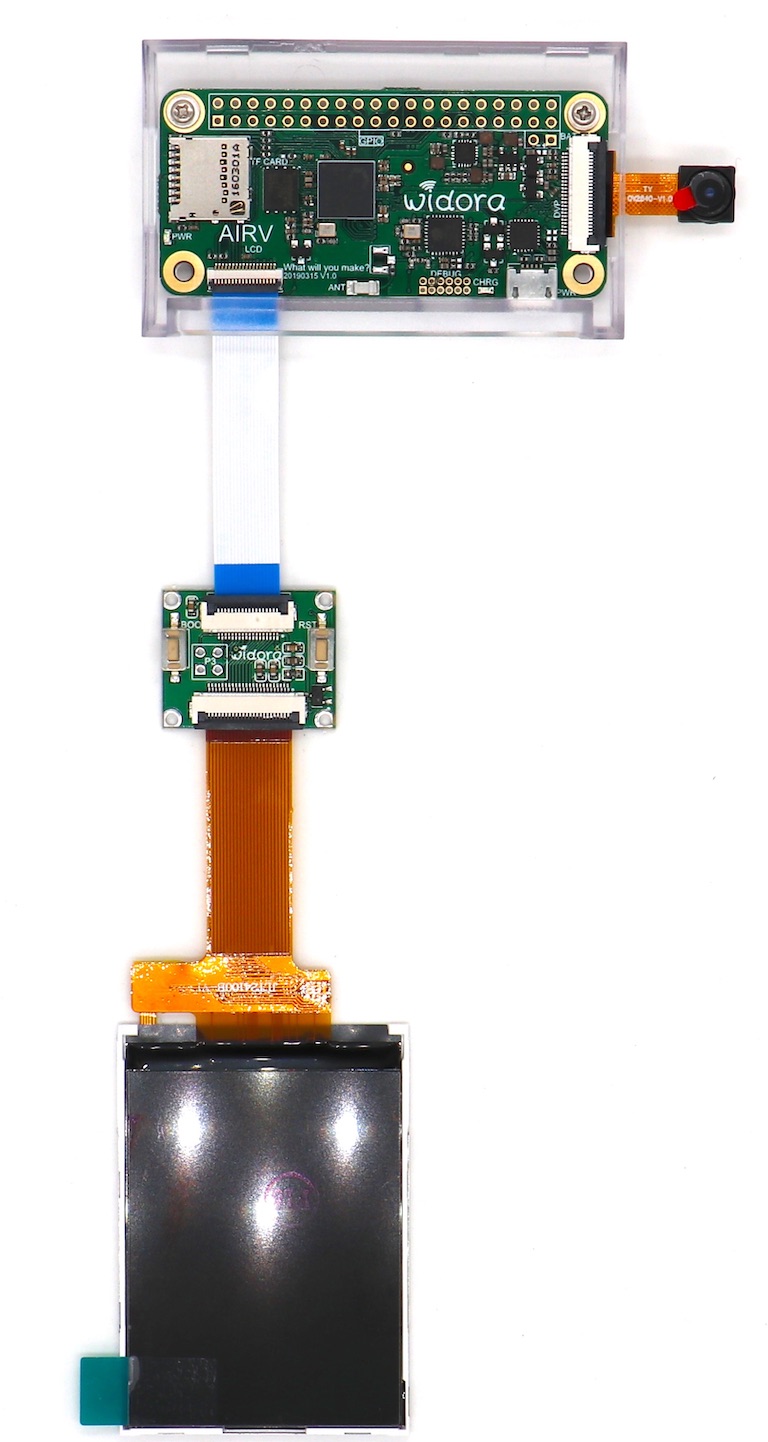

AIRV1/一体化设计版本

  • Kendryte K210 AI主控,主频400M,乘法操作算力0.23TOPS,总算力1TOPS
  • 板载基于新款CP2102N的USB-TTL芯片,最高支持3Mbps波特率(稳定好用)
  • 锂电池接口,支持恒流充电
  • 锂电池升压放电电路(仅用单节锂离子电池即可获得5V对外输出电压)
  • TF卡槽(MOLEX)
  • 板载WiFi芯片ESP8285
  • 板载陶瓷WiFi天线以及Ipex端子位置
  • MicroUSB供电加转串口一体接口
  • 常规24Pin摄像头DVP接口
  • 18Pin显示接口,配合显示转接小板可以驱动24Pin 8-Bit液晶屏7789v
  • 复位按键、Boot按键(设计在显示转接小板)
  • 40Pin树莓派接口,理论上支持树莓派绝大部分外设
  • 引出JTAG相关Pin
  • 尺寸:65x30mm

芯片资料
主板
显示接口板

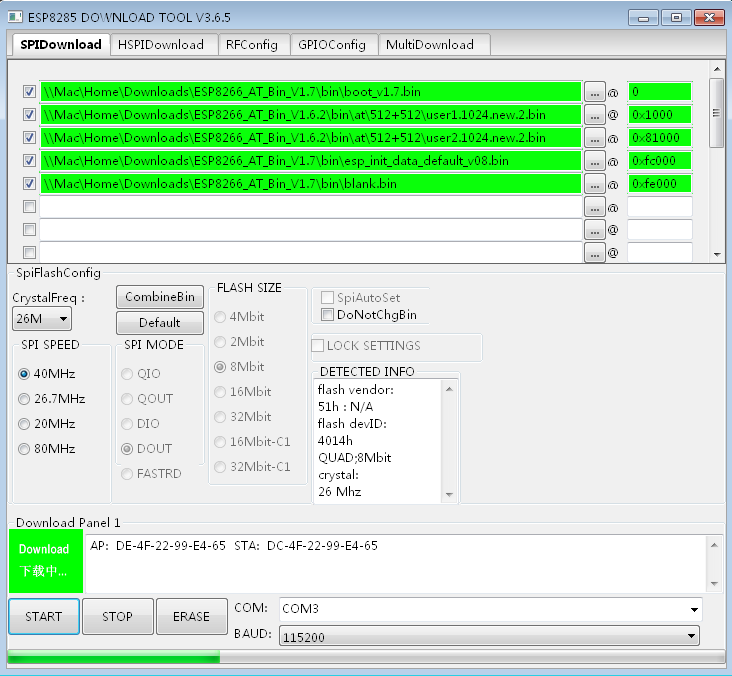

WiFi芯片AT固件
