该模组最新版本为BIT5.1b

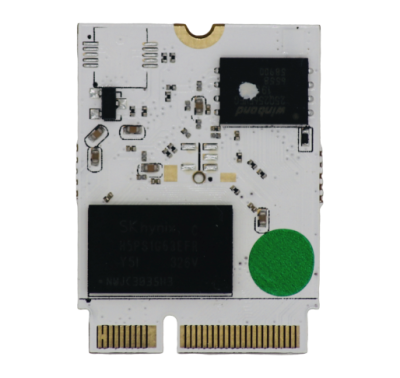

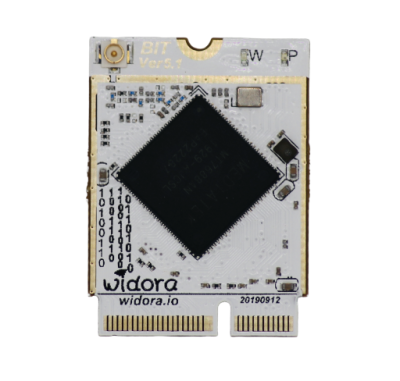

BIT5.1简介

BIT5.1是基于MT7688AN的模块，引出了所有PIN，最大限度的发挥MT7688的性能，软件基于OpenWrt等Linux发行版，提供了丰富的外设和存储空间。软件资源和NEO保持完全相同。硬件资源如下：

  • MIPS CPU 580MHz
  • 16M/32MB FLASH，128MByte RAM
  • 150Mbps Wi-Fi 1T1R 802.11bgn
  • 100Mbps ETH，最多五路
  • 若干GPIOS
  • SPI CS0(FLASH占用)，CS1可接其他外设
  • UART0(默认控制台)，UART1，UART2
  • PWM0-3
  • 硬件看门狗
  • I2S 全双工
  • USB2.0 HOST
  • SDIO
  • 22*30mm NGFF M.2 KEY E接口
  • 供电3.3V，电流180mA左右
  • 适合集成到产品中
  • 运行温度：宽温版本：-20 ～ +55 度

技术参数

协议与接口 详情
WiFi标准 IEEE 802.11b/g/n
Ethernet接口 单个10/100M自适应或五个10/100M自适应
USB2.0 1路
SDIO 1路
SPI 1路
I2C 1路
I2S 1路
UART 3路
PWM 4路
GPIO 若干
WIFI频率 2.4GHz ISM Band
IPEX端子发射功率 15.5dB ~ 16.5dB
信道 1-14
电源输入 3.3V±0.2V
空载电流 170mA±30mA
峰值电流 800mA(MT7688手册要求)

硬件资料

和BIT5相比，BIT5.1有如下不同：

项 BIT5 BIT5.1 说明
CPU MT7628DAN MT7688AN 由于DAN固定了64MB RAM无法调整，改为传统方案
RAM 固定64MB 128MB 完全和NEO、BIT3、BIT4一致
ANT 单天线 单天线 7628使用单天线模式
PCIE 无 有 通过底部B2B端子引出，适合挂载5G

型号说明

例如：BIT32CMI，表示32MB FLASH，64MB RAM，金手指连接方式，宽温

字段说明：

1-3、代表系列。BIT：MT7688AN核心模块

4-5、FLASH大小。16:16MB，32:32MB

6、RAM大小。A：32MB，B：64MB，C：128MB

7、代表连接方式。Y：邮票半孔方式，H：排针，M：金手指方式

8、代表温度等级。C：常温，工作温度0～+55，I：宽温，工作温度-20～+55

外围电路设计


BIT5/5.1底板
