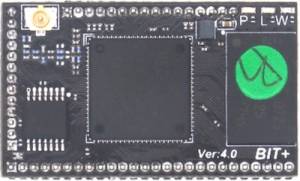

BIT是基于MT7688AN的模块，几乎引出了所有PIN，最大限度的发挥MT7688的性能，软件基于OpenWrt等Linux发行版，提供了丰富的外设和存储空间。软件资源和NEO保持完全相同。硬件资源如下：

• MIPS CPU 580MHz
• 16M/32MB FLASH配置，128MB/64MB DRAM配置
• 150Mbps Wi-Fi 1T1R 802.11bgn
• 100Mbps ETH，最多五路
• 若干GPIOS
• SPI CS0(FLASH占用)，CS1可接其他外设
• UART0(默认控制台)，UART1，UART2
• PWM0-3
• 硬件看门狗
• I2S 全双工
• USB2.0 HOST
• SDIO
• 供电3.3V，电流180mA左右
• 适合集成到产品中
• 运行温度：常规版本：0 ～ +55 度

bit345lib-ad15.zip
widora-bit4-datasheetv01.pdf
size

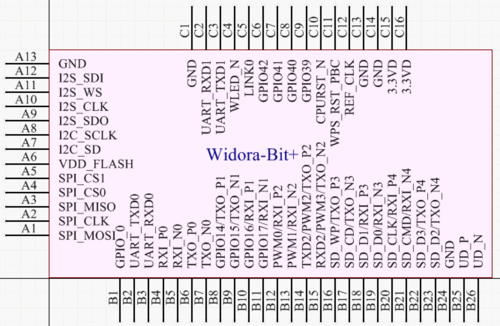

pins
BIT4底板工程

例如：BIT32CHC，表示32MB FLASH，128MB RAM，金手指连接方式，宽温

字段说明：

1-3、代表系列。BIT：MT7688AN核心模块

4-5、FLASH大小。16:16MB，32:32MB

6、RAM大小。A：32MB，B：64MB，C：128MB

7、代表连接方式。Y：邮票半孔方式，H：排针，M：金手指方式

8、代表温度等级。C：常温，工作温度0～+55，I：宽温，工作温度-20～+55

• BIT外围设计
