简介

最新代码已经将5口模式合并，通过ethmode设置，无需以下步骤

提前了解：5口模式的部分资源冲突

iot_router

新方法

查看网络模式命令ethmode,（不受恢复出厂设置影响）：

ethmode命令 网口状态
ethmode l 单网口0，LAN
ethmode w 单网口0，WAN
ethmode wllll 五网口，Port0为WAN，其余为LAN
ethmode lllll 五网口，均为LAN

旧方法

有时，单个网口总会带来不便，比如既想用来pppoe上网，又想多出几个来连接家里的设备。此时，就需要MT7688AN的5网口模式了。
源码中，总体来说要改这几个位置：

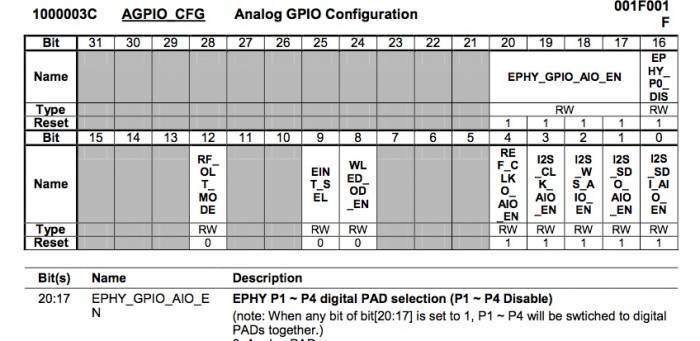

  • AGPIO_CFG寄存器，这里的BIT20-BIT17配置了除了PORT0之外四个网口的复用模式。

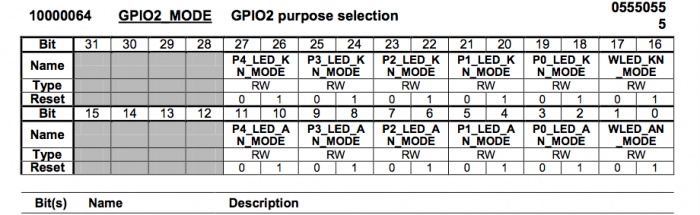

  • ephy的LED指示。
  • 源码中的network。

在源码/package/base-files/files/etc/init.d/目录下添加一个文件“setwllll” 文件如下：

#!/bin/sh /etc/rc.common
# Copyright (C) 2006 OpenWrt.org

START=99

start() {
     reg w 10000064 0x0
     reg w 1000003c 0xe001ff
}

添加后别忘了添加执行权限：chmod +x setwllll 这个文件会随着系统启动，将PORT1-PORT4及对应的LED灯设置为网口模式。

VLAN的源码改法

修改源码:/target/linux/ramips/base-files/etc/board.d/02_network

将widora及widora32m从50,51行移动到178行。

VLAN的系统内改法

修改系统文件:/etc/config/network如下：

  config interface 'loopback'
        option ifname 'lo'
        option proto 'static'
        option ipaddr '127.0.0.1'
        option netmask '255.0.0.0'

  config globals 'globals'
        option ula_prefix 'fd3d:94e9:a731::/48'

  config interface 'lan'
        option ifname 'eth0.1'
        option force_link '1'
        option macaddr '0c:ef:af:d1:17:8d'
        option type 'bridge'
        option proto 'static'
        option ipaddr '192.168.1.1'
        option netmask '255.255.255.0'
        option ip6assign '60'

  config interface 'wan'
        option ifname 'eth0.2'
        option force_link '1'
        option macaddr '0c:ef:af:d1:17:8c'
        option proto 'dhcp'

  config interface 'wan6'
        option ifname 'eth0.2'
        option proto 'dhcpv6'

  config switch
        option name 'switch0'
        option reset '1'
        option enable_vlan '1'

  config switch_vlan
        option device 'switch0'
        option vlan '1'
        option ports '1 2 3 4 6t'

  config switch_vlan
        option device 'switch0'
        option vlan '2'
        option ports '0 6t'

修改完后重启网络： /etc/init.d/network restart

修改后，系统会将PORT0识别为WAN，其余四个为LAN，因处于同一个switch中，所以在network中划分了vlan。 至此，修改完毕。
